WUKO Bogie Bender 9050 - Max. Abkanthöhe: 50 mm, zum Abkanten bis 100°, mit fixierbaren Drehgelenken

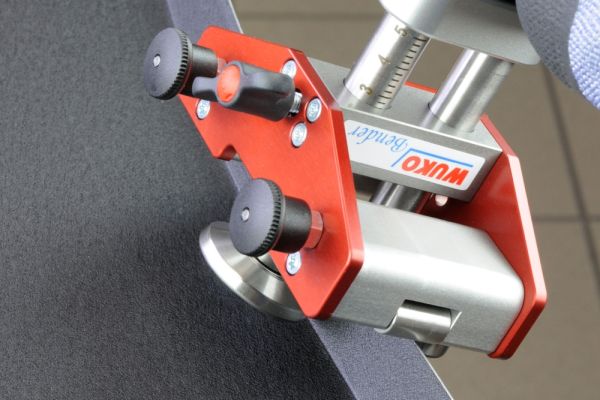

WUKO Bogie Bender 9050

Der Bender, der sich an jede Kurve anschmiegt!

• Zwei Drehgelenke mit je drei Anschlagrollen bieten maximale Stabilität
• Gerät schmiegt sich an jede Kurve problemlos an (konvex und konkav)
• Durch integrierte Rastbolzen, die fixiert werden können, auch ideal für gerade Stücke!
• Schräg gestellte Biegescheibe ermöglich eine Aufkantung bis zu 100° und schont auch beschichtetes Material
• mit cm-Skala

Das Arbeiten mit geraden Blechen als Ausgangsposition: Rastbolzen sind fixiert, Drehgelenke lassen sich nicht bewegen
Zur Verwendung an Kurven werden die Rastbolzen herausgezogen und um 30° gedreht. Nun sind sie in "eingezogener" Position fixiert und ermöglichen den Drehgelenken samt Anschlagrollen den kurvigen Blechkanten frei zu folgen. Auf diese Weise ist die Massgenauigkeit an den Rundungen besonders bei wechselnden Radien (Innen- und Aussenradien) viel höher als bei herkömmlichen Geräten.


Biegevorgang:

• Aufkanthöhe mittels Skala einstellen, Blech zwischen Walzrädern einführen
• Schräge Biegescheiben zeigen in Richtung der Aufkantung, Anschlagrollen müssen stets an Blechkante anliegen
• Beim Vor-und Rückwärtsfahren mit leichten Druck Blech bis zum gewünschen Winkel biegen
• Wichtig: In jedem Durchgang die ganze Breite des Werkstücks durchlaufen

Technische Daten:
Eigenschaft	Wert
Max. Blechstärke	0,80 mm
Min. Aufkanthöhe	5 mm
Max. Aufkanthöhe	50 mm
Gewicht	1,21 kg
